沃森馬洛114D定制OEM蠕動泵

莫研機電自主研發OEM定制蠕動泵：該蠕動泵配置WATSON-MARLOW 114D蠕動泵泵頭及步進電機。轉速范圍間歇工作:0-600rpm,連續工作:0-400rpm；流量范圍連續流量:0-340ml/min,間歇流量:0-510ml/min。

通道數量 1
流量范圍 340ml/min
轉速范圍 600rpm

聯系我們資料下載

詳細介紹
產品參數
聯系我們

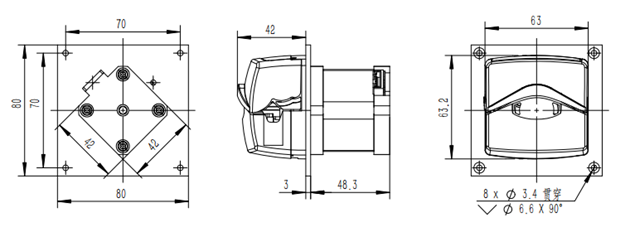

尺寸圖1

尺寸圖

泵頭打開尺寸

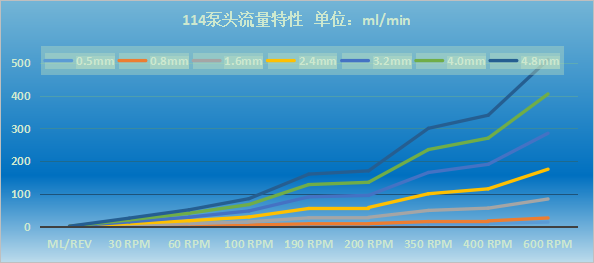

圖3 114D泵頭流量曲線圖

管孔內徑		0.5	0.8	1.6	2.4	3.2	4.0	4.8
ml/rev		0.02	0.04	0.14	0.29	0.47	0.67	0.85
流量 (ml/ min)	30rpm	0.7	1.3	4.2	8.7	14	20	25.5
	60rpm	1.4	2.6	8.4	17.5	28.5	40.5	51
	100rpm	2.2	4.3	14	29	47.5	67	85
	190rpm	4.3	8.2	26.5	55	90.5	128	160
	200rpm	4.6	8.6	28	58	95	135	170
	350rpm	8	15	49	100	165	235	300
	400rpm	9.1	17	56	115	190	270	340
	600rpm	13.5	26	84	175	285	405	510

泵頭流量數據表

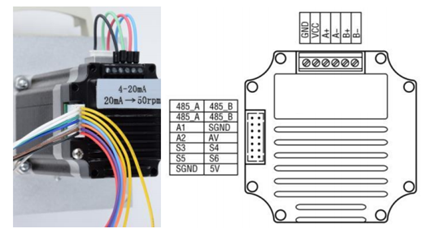

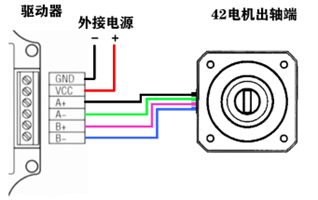

電機與驅動器的連線圖

20240814111213390

驅動器接口端子定義

接口	說明
A+、A-、B+、B-	電機接口
VCC	電源正（12~36V）
GND	電源地
485_A、485_B	485接口
485_A、485_B	485接口（設備級聯用）
A1	4~20mA電流模擬量控制輸入接口
A2	輸入電壓采集端口，或配合AV、SGND外接電位器(<3.3V)
AV	3.3V輸出接口、當配合AV、SGND外接電位器時用于供電
SGND	橫擬量輸入GND端口
S3	傳感器3(3.3~5V兼容),閉環型號連接正交編碼器A
S4	傳感器4(3.3~5V兼容),閉環型號連接正交編碼器B
S5	傳感器5(3.3~5V兼容),閉環型號連接編碼器Z
S6	傳感器6(3.3~5V兼容)
5V	5V輸出(<100mA)
SGND	信號地

485接口可級聯32個從設備。
S3、54、55、S6可配置成輸入或者輸出(I/O)。
5V輸出端口可向外部提供5V供電。
對于閉環型號的一體機，出廠時已占用S3.54端口連接編碼器A,B信號，S5端口連接編碼器Z信號(如使用Z信號),
用戶不可使用已占用的端口連接其他沒備。

驅動器485端口接線圖

4-20mA模擬量調節速度范圍為0-60rpm。
紫色S6線和黑色SGND線控制電機的啟動和停止。
棕色S5線和黑色SGND線控制電機的旋轉方向。
模擬量輸入線為綠色A1線。
模擬量電源由紅色5V線提供；
意：須將模擬量的黃綠色SGND線和電源的黑色SGND線短接。
